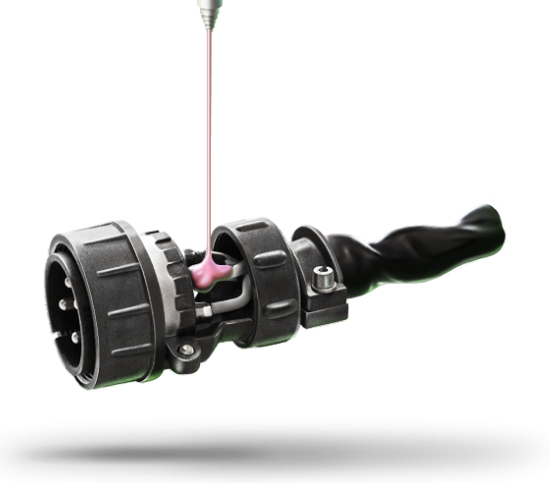

Герметизация кабельных разъёмов
На большинстве производств техники специального и военного назначения для защиты паяных соединений от жестких внешних воздействий (температура, вибрация, влага) применяется полная заливка кожуха разъема двухкомпонентными компаундами.
Автоматизация процесса подготовки и заливки компаунда
Высокая точность смешивания и дозирования;
Возможность выдерживать пропорции смешивания до 400:1;
Отсутствие воздушных включений;
Повторяемость процесса и снижение расхода материала
Решения для автоматизации

Решения для автоматизации


DOPAG META-MIX поршневая система дозирования и смешивания, предназначена для работы с многокомпонентными материалами с низкой, средней или высокой вязкостью. Материал может содержать в составе наполнители, в том числе абразивные.


Заливочный компаунд

Заливочный компаунд

В качестве материала для герметизации может быть применен широкий ассортимент силиконовых двухкомпонентных компаундов Dow Corning, полиуретановые материалы Stockmeier, а также отечественные компаунды типа Виксинт.

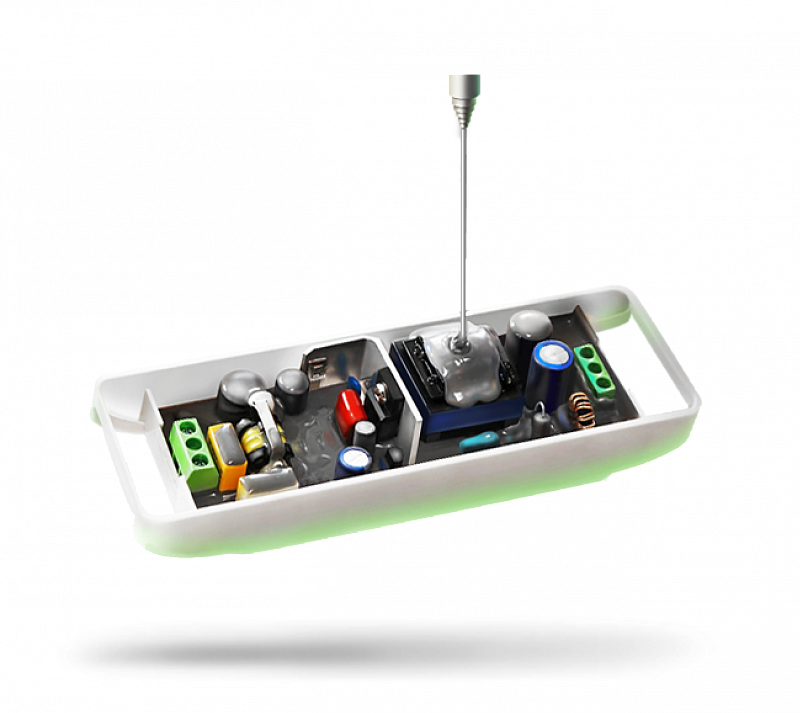

Заливка электронных блоков и источников питания
Для обеспечения надежной работы электронных блоков в условиях жестких внешних воздействий (температура, вибрация, влага) и достижения высоких степеней IP (до IP68) применяется заливка двухкомпонентными компаундами.
Автоматизация процесса подготовки и заливки компаунда
Высокая точность смешивания и дозирования;
Отсутствие воздушных включений;
Повторяемость процесса и снижение расхода материала
Решения для автоматизации

Решения для автоматизации

DOPAG ELDOMIX 103 — дозирующая и смешивающая система с шестеренным насосом предназначена для работы с двухкомпонентными материалами с низкой и средней вязкостью (эпоксидные смолы, полиуретаны или силиконы). Также, доступны особые конфигурации для работы с высоковязким материалом.


Силиконовый компаунд Sylgard 160

Силиконовый компаунд Sylgard 160

Dow Corning Sylgard 160 двухкомпонентный 1:1, теплопроводный, заливочный компаунд низкой вязкости. Обладает превосходными диэлектрическими свойствами, влагостойкостью, огнестойкостью, теплопроводностью, вибро-ударопоглощением.

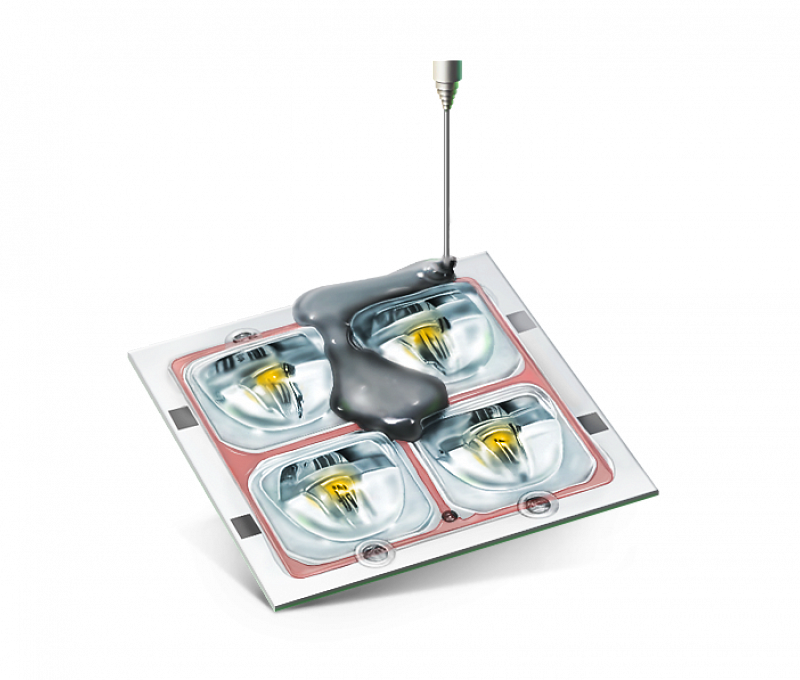

Фиксация и герметизация вторичной оптики LED – светильников
Герметизация оптики на плате светильника позволяет обеспечивать высокие степени IP (до IP68), повысить светоотдачу за счет ухода от использования защитного стекла, а также улучшить общий тепловой режим светильника.
Автоматизация процесса подготовки и заливки компаунда
Высокоточное и производительное нанесение материалов;
Повторяемое качество и минимизация расхода материала;
Возможность построения конвейерного процесса
Нанесение однокомпонентного материала

Нанесение однокомпонентного материала


Опыт показывает, что тепло с печатной платы эффективно отводится (за счёт контакта радиатора с окружающей средой), а линза при этом находится в относительной тепловой изоляции. То есть при включении и выключении светильника эти два элемента конструкции нагреваются и остывают неравномерно.

В климатических условиях средней полосы России температурный перепад (между и на рис. 1) в рабочем термоцикле светильника может составлять более 100⁰С, поэтому пренебрегать этим при разработке было бы крайне неосмотрительно. Такие перепады температуры на фоне разных ТКЛР материалов, да ещё и при большом количестве циклов нагревов и охлаждений, могут значительно снизить срок эксплуатации светильника. Если не учитывать эти факторы при фиксации оптики на плате, при термоциклировании весьма высока вероятность либо растрескивания линзы, либо потери герметичности.

Для обеспечения надёжной компенсации разницы тепловых линейных расширений мульти-линзы и печатной платы в сложных климатических условиях наиболее подходящим вариантом является фиксация при помощи эластичного материала.

Силиконовый компаунд Sylgard 160

Силиконовый компаунд Sylgard 160

Dow Corning Sylgard 160 Dow Corning Sylgard 160, двух-компонентный, теплопроводный, заливочный компаунд низкой вязкости. Обладает превосходными диэлектрическими свойствами, влагостойкостью, огнестойкостью, теплопроводностью, вибро-ударопоглощением. Отлично подходит для работы в жёстких атмосферных условиях и ультрафиолетовую устойчивость.


Силиконовый клей герметик Dow Corning 744 RTV

Силиконовый компаунд Dow Corning 744 RTV

Dow Corning 744 RTV не коррозионный (нейтральный) однокомпонентный силиконовый клей c отверждением влажностью воздуха. Обладает высокой прочностью и высокой адгезией к большинству материалов используемых в электронике сегодня. Данный материал разработан специально для применения в светотехнических изделиях, не содержит веществ влияющих на работу светодиода, УФ стойкий и позволяет обеспечивать надежность и герметичность клеевого соединения.


Решения для автоматизации

Решения для автоматизации

DOPAG ELDOMIX 103 — дозирующая и смешивающая система с шестеренным насосом предназначена для работы с двухкомпонентными материалами с низкой и средней вязкостью (эпоксидные смолы, полиуретаны или силиконы). Также, доступны особые конфигурации для работы с высоковязким материалом.


DOPAG P30 обеспечивает экструзию материалов высокой вязкости под давлением непосредственно из заводской тары (ведра, бочки). Подходит для задач автоматической и полуавтоматической дозировки, требующих постоянной подачи материалов без применения воздуха.


Fisnar F9800 - мощный портальный робот, предназначенный для нанесения материалов и сборки узлов на большой площади, требующих повышенной точности и гибкости в условиях автоматизированного производства, включая конвейеры и автоматизированные участки.

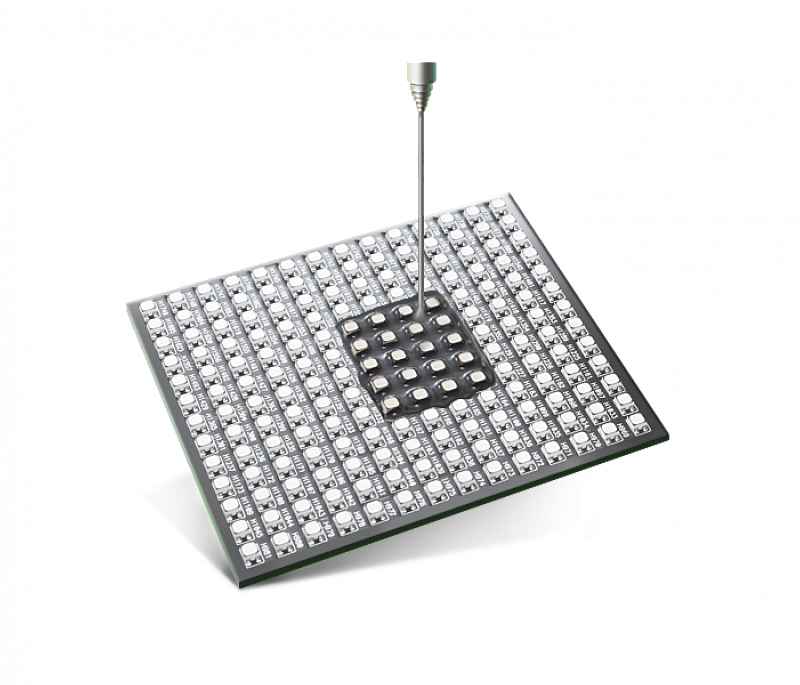

Заливка светодиодных панелей и дисплеев
Дисплеи, работающие в уличных условиях, заливаются двухкомпонентными компаундами. Черный цвет компаунда повышает контрастность.
Автоматизация процесса подготовки и заливки компаунда
Высокая производительность и повторяемость;
Минимизация человеческого фактора;
Нанесение материалов по любым сложным траекториям;
Снижение технологических потерь материала
Решения для автоматизации

Решения для автоматизации

DOPAG Eldomix 103 — дозирующая и смешивающая система с шестеренным насосом предназначена для работы с двухкомпонентными материалами с низкой и средней вязкостью (эпоксидные смолы, полиуретаны или силиконы). Также, доступны особые конфигурации для работы с высоковязким материалом.


Fisnar F9800 - мощный портальный робот, предназначенный для нанесения материалов и сборки узлов на большой площади, требующих повышенной точности и гибкости в условиях автоматизированного производства, включая конвейеры и автоматизированные участки.


Силиконовый компаунд Sylgard 170

Силиконовый компаунд Sylgard 170


Dow Corning Sylgard 170  двухкомпонентный 1:1, теплопроводный, заливочный компаунд низкой вязкости.


Решения для автоматизированного применения клеев, компаундов и герметиков

Оборудование дозирования и смешивания двухкомпонентных материалов ELDOMIX 603V Оборудование дозирования и смешивания двухкомпонентных материалов ELDOMIX 603V

Eldomix 603V — дозирующая и смешивающая система с шестеренным насосом предназначена для работы с двухкомпонентными материалами с низкой и средней вязкостью (эпоксидные смолы, полиуретаны или силиконы). Также, доступны особые конфигурации для работы с высоковязким материалом.

Оборудование дозирования и смешивания двухкомпонентных материалов Eldomix 10X Оборудование дозирования и смешивания двухкомпонентных материалов Eldomix 10X

Eldomix 10x — дозирующая и смешивающая система с шестеренным насосом предназначена для работы с двухкомпонентными материалами с низкой и средней вязкостью (эпоксидные смолы, полиуретаны или силиконы). Также, доступны особые конфигурации для работы с высоковязким материалом

Оборудование дозирования для однокомпонентных материалов P200 Оборудование дозирования для однокомпонентных материалов P200

Дозатор клея обеспечивает экструзию материалов высокой вязкости под давлением непосредственно из заводской тары (ведра, бочки).

Настольная система координатного  нанесения F7000NV с функцией  технического зрения Настольная система координатного нанесения F7000NV с функцией технического зрения

Манипулятор предназначен для точного нанесения материалов по сложной траектории.

Система координатного нанесения F9800N Система координатного нанесения F9800N

Мощный портальный робот предназначен для нанесения материалов на печатные узлы или другие поверхности большой площади.

Есть контакт! Заливка и герметизация кабельных разъемов: как избежать трудностей и «подводных камней»
13 Апреля 2015

Автор, должность: Максим Голубьев, ведущий специалист по продажам группы финишной сборки
Издание: Вектор Высоких Технологий № 2(15), апрель 2015

Во время визитов на предприятия по производству изделий специального назначения мы неоднократно получали от специалистов линий заливки и герметизации запросы на решение задач в области герметизации кабельных разъемов. Надежность и сложные эксплуатационные условия изделий специального назначения устанавливают жесткие рамки к качеству их производства и не позволяют допускать ошибки на технологических этапах изготовления. До недавнего времени не было решений в области автоматизации отечественных материалов из-за неудобного коэффициента смешивания, относительно невысокой технологичности и высокой вязкости компонентов многокомпонентных компаундов.
