Описание
- Производительность до 2 л/мин
- Пропорции смешивания 1:1 - 10:1
- Для материалов низкой и средней вязкости
Отличительные особенности:
- Изменяемый коэффициент смешивания
- Высокая точность дозирования
- Высокая повторяемость
- Переменная производительность
- Дозирование порциями или непрерывным потоком
- Не требует процесса промывки после работы
- Резервуары со стабилизированным внутренним давлением с: автоматическим пополнением из внешних резервуаров, системой перемешивания и контролем уровня материала
- Шестеренчатые насосы с защитой от избыточного давления
- Дозирующая головка со статическим смесителем
- Дозирующий компьютер MR15 или MR30
- Система дегазации материала
Характеристики
|
Производительность |
от 5 мл до 2 л/мин, в зависимости от коэффициента смешивания, вязкости и наличия наполнителей |
|
Коэффициент смешивания |
от 1:1 до 10:1, по объему |
|
Максимальное выходное рабочее давление |
150 кгс/см2 |
|
Система смешивания |
Статическая система смешивания - Дозирующий клапан с функцией «snuff back» - Сменный статический миксер |
|
Подача компонентов материала |
Из оригинальной заводской тары |
|
Диапазон вязкости материалов |
До 10 000 мПа·с. Для более вязких материалов по запросу |
|
Объем резервуаров |
4 резервуара по 60л. 2 для процесса дегазации, 2 для подачи материала в насосы. |
|
Питающее напряжение |
3 x 400 В/ 50 Гц / 16 A |
|
Питание сжатым воздухом |
6 кгс/см2 |
|
Габариты (ДхШхВ) |
Вся система: прибл. 1300 х 1200 х 1710 без вакуумной камеры |
|
Масса |
прибл. 725 кг |
Принцип действия
Материал подается из заводской тары в резервуары, предназначенные для дегазации материала объемом 60 л. Далее материал поступает в резервуар хранения, из которого материал подается в шестеренные насосы, с приводом от асинхронных электродвигателей или сервомоторов. В шестеренных насосах компоненты материала дозируются в соответствии с установленным коэффициентом смешивания. Каждый насос базово защищен от избыточного давления.

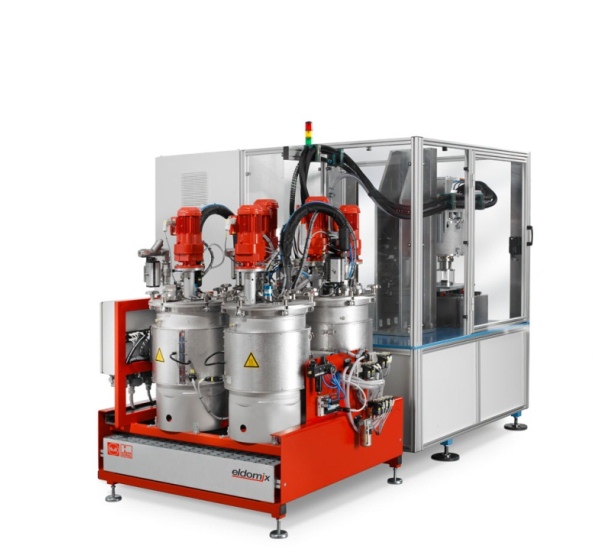

ELDOMIX 603V оборудован статической системой смешивания, включающей дозирующий клапан со сменным статическим миксером. В случае полимеризации материала в миксере, миксер можно просто и экономично заменить, что позволяет не использовать трудоемкий и затратный цикл промывания.
- 4 резервуара в исполнении на одном шасси
- 2 резервуара для подачи материала под давлением с контролем уровня материала и системой перемешивания
- 2 резервуара для дегазации материала с системой автоматического наполнения из внешних резервуаров, контролем уровня материала и системой перемешивания
- Шестеренные насосы с сервоприводами
- Электронный расходомер для контроля коэффициента смешивания
- Статико-динамический миксер
- Система контроля целостности элементов смесителя
- Сенсорный экран
- Подогрев материала в резервуарах, насосах, магистралях
