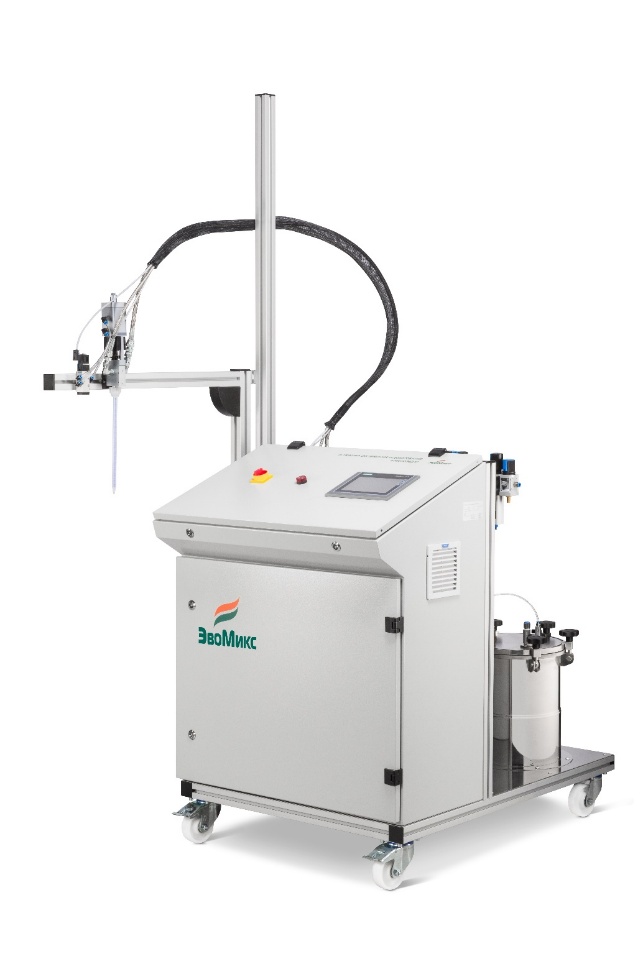

ЭвоМикс Омега
ЭвоМикс Омега – современная смесительно-дозирующая установка на базе шестеренчатых насосов для качественного смешивания и точного дозирования двухкомпонентных полиуретановых, силиконовых, эпоксидных и полиэфирных компаундов с низкой и средней вязкостью. Для работы с высоковязкими материалами доступны специализированные конфигурации.
Описание
Установка обладает гибкостью исполнения и возможностью дооснащения опциями в соответствии с особенностями технологии применяемых материалов. ЭвоМикс Омега можно интегрировать в производственную линию, что упрощает технологические операции и повышает эффективность процесса, а программное обеспечение может быть доработано под индивидуальные требования заказчика.
Отличительные особенности:
- Простота конструкции, мобильность, надежность и удобство обслуживания
- Изменяемый коэффициент смешивания
- Переменная производительность
- Не требуется процесс промывки после работы
- Встроенная программная система самодиагностики и мониторинга
- Защита от повышенного/пониженного давления (автоматический мониторинг давления в магистралях)
- Сделано в России: быстрая скорость реакции и техническая поддержка
Характеристики
|
Исполнение |
Напольное, на колесах |
|
Количество дозируемых компонентов |
2 |
|
Тип бака |
Вакуумный бак из нержавеющей стали |
|
Объём бака |
от 1,5 до 50 литров |
|
Датчики минимального уровня компонента |
Бак А , Бак Б |
|
Производительность |
10-3000 мл/мин в зависимости от соотношения смешивания и вязкости |
|
Диапазон соотношения смешивания |
от 100:3 до 100:100 |
|
Объём дозы: |
от 5 мл до 10 000 мл |
|
Вязкости компонентов материала |
От 20 мПа·с до 80 000 мПа·с |
|
Особенности применяемого компаунда |
без абразивных наполнителей |
|
Вязкости компонентов материала |
От 20 мПа·с до 80 000 мПа·с |
|
Тип насоса |
точный шестеренчатый дозирующий насос |
|
Система смешивания компонентов: |
система смешивания Static Mixer. Дозирующий клапан с эффектом обратного втягивания материала после дозирования (Snuff-back эффект) для |
|
Мониторинг давления в системе |
Датчики давления на выходе насосов |
|
Пуск/Остановка процесса дозирования |
Выносная напольная педаль или кнопка управления |
|
Стационарная кнопка на пульте управления |
|
|
Расход сжатого воздуха |
До 100 л/мин |
|
Потреблямая мощность |
До 1-5 кВт (зависит отконфигурации) |
|
Питание |
380В, 50Гц |
|
Размеры (ДхШхВ) |
до 1250х800х1800 мм |
|
Масса (базовый комплект) |
до 250 кг |
|
Система управления |
|
|
Программное обеспечение |
собственная разработка ООО "Остек-Интегра" на базе программируемого логического контроллера с настройкой под уникальный технологический регламент заказчика |
|

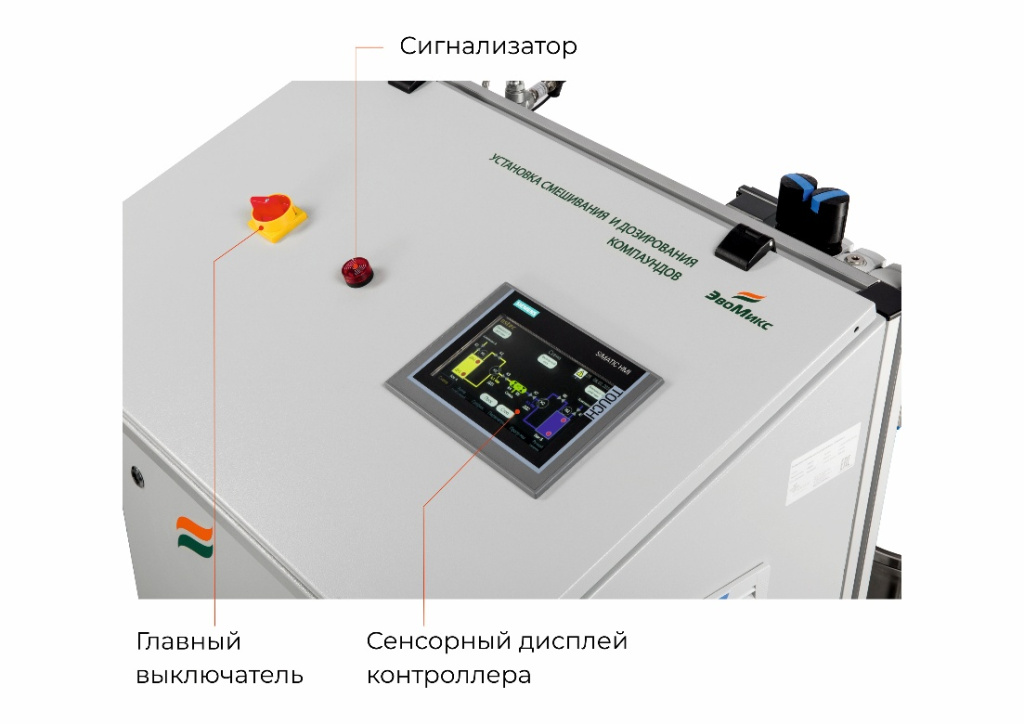

Панель оператора |
7” Широкоформатный цветной сенсорный дисплей |
|
Количество программ дозирования в памяти контроллера |
99 |
|
Основные функции панели оператора |
Графическая визуализация параметров системы и процессов работы оборудования |
|
Регулировка размера дозы |
|
|
Регулируемое соотношение смешивания компонентов |
|
|
Регулируемая производительность |
|
|
Контроль давления в линиях подачи дозирующих насосов |
|
|
Контроль минимального и максимального уровня компонентов |
|
|
|
Таймер антигель для предотвращения застывания материала в смесителе |
|
|
Архив событий и аварий |
|
|
Счетчик наработки насосов |
|
Дополнительные опции: |
|
|
Мешалка с электроприводом для гомогенизации содержимого бака |
опция |
|
Контур рециркуляции компонента для поддержания температуры и гомогенизации |
опция |
|
Система автоматизированного подогрева баков, рукавов, насосов |
опция |
|
Система автоматического забора компонентов из внешней тары |
опция |
|
Система дегазации (вакуумирования) компонентов в баках |
опция |
|
Смотровые стекла в крышке бака для осмотра внутреннего пространства |
опция |
|
Дозирующий клапан с пистолетной рукояткой и подвесом с пружинным балансиром на поворотной консоли |
опция |
|
Интеграция с роботизированными системами и автоматическими линиями |
опция |

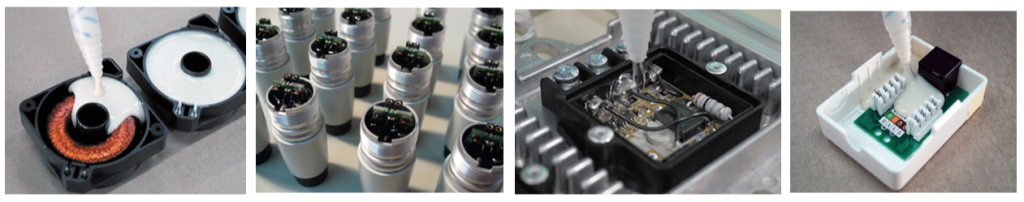

Области применения
Установки по смешиванию и дозирования ЭвоМикс Омега широко применяются в различных отраслях промышленности, включая:
- Машиностроение
- Бытовая техника
- Приборостроение
- Электротехника
- Электроника
- Судостроение и кораблестроение
- Самолетостроение, ракетостроение, вертолетостроение
- Приборостроение
- Военная промышленность
- Светотехника
- Автокомпоненты
Принцип действия

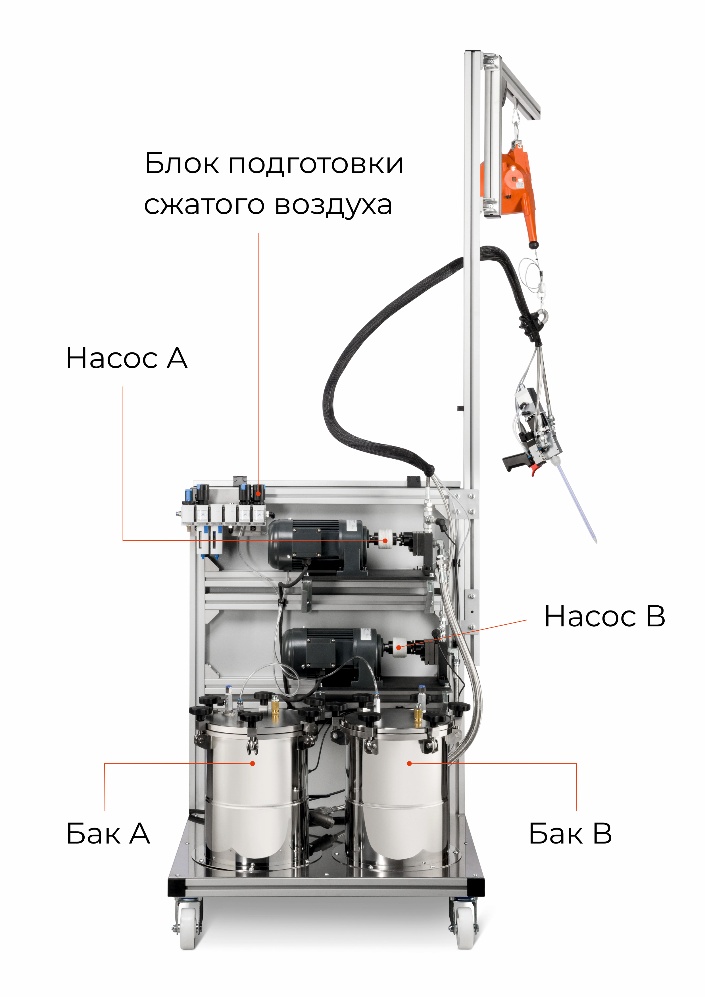

Для подготовки хранения и подачи материала в дозирующие шестеренные насосы, приводимые в действие электродвигателями, используются баки из нержавеющей стали. Насосы дозируют компоненты в соответствии с установленным коэффициентом смешивания и заданной скоростью. Каждый насос базово защищен от избыточного давления.

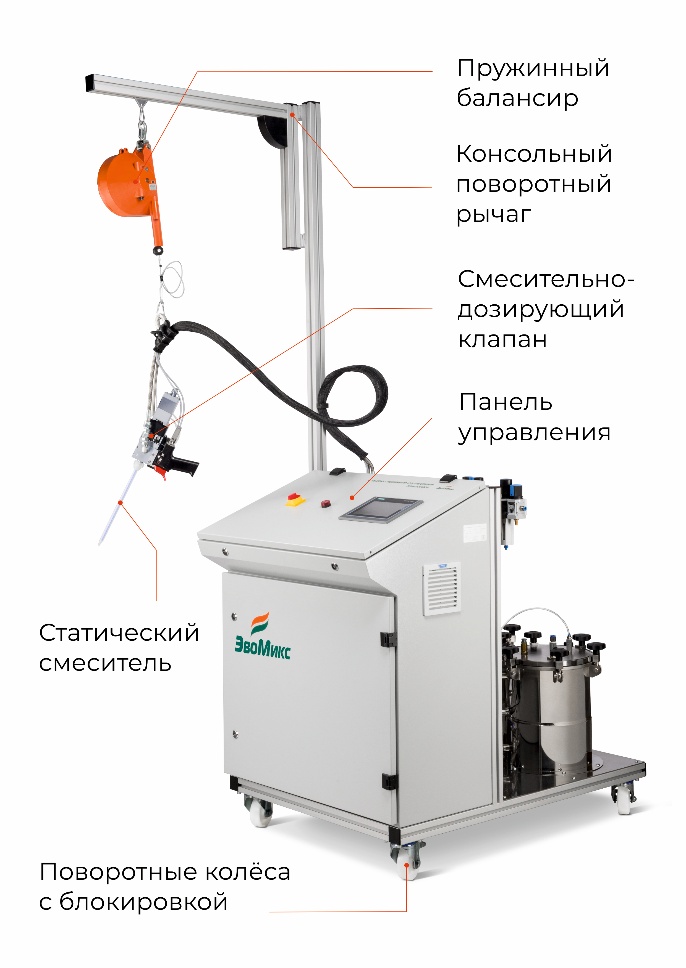

Система статического смешивания включает дозирующий клапан со сменным статическим миксером. Функция антигель-таймер следит, чтобы материал не загустел в смесителе. В случае полимеризации материала в смесителе миксер можно просто и недорого заменить, что исключает трудоемкий, затратный и опасный процесс промывания.
