Описание
Координатный робот- манипулятор - это мощное настольное решение (станок) с рабочей зоной 300×300, 400×400 или 500×500мм. Предназначен для точного нанесения материалов по сложной траектории. Данное промышленное оборудование функционирует в декартовой системе координат и сочетает в себе технологию высокоуровневого программирования с высокой точностью позиционирования. Компактен и разработан для интенсивной эксплуатации, программируется посредством простых пошаговых инструкций. Жесткая конструкция обеспечивает высокую стабильность при работе с малыми допусками. Система нанесения совместима с большинством устройств периферийного типа и способна подключаться к любому дозирующему оборудованию .
Состав системы:
- Робот;
- Пульт управления;
- Программное обеспечение для Windows (опция)
- Набор кабелей для подключения.
- Программное обеспечение совместимо с форматом CAD DXF и Excel, что позволяет быстро создавать и конвертировать данные для программы.
Модификации:
- Система F4100N – робот 3 (X,Y,Z) оси, 200×150мм;
- Система F4200N – робот 3 (X,Y,Z) оси, 200×200мм;
- Система F4300N – робот 3 (X,Y,Z) оси, 300×300мм;
- Система F4300N – робот 3 (X,Y,Z) оси, 300×300мм;

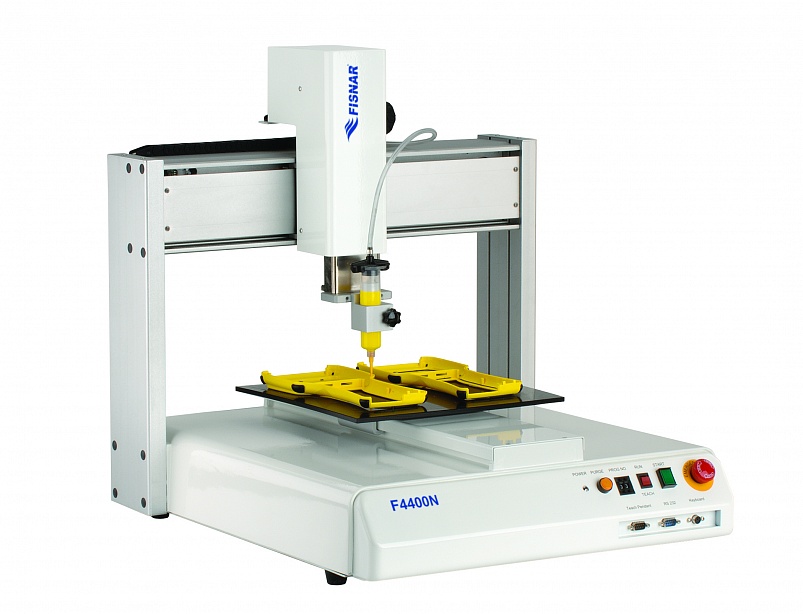

- Система F4400N – робот 3 (X,Y,Z) оси, 400×400мм;
- Система F4500N – робот 3 (X,Y,Z) оси, 500×500мм.
Предлагаем купить в компании Остек Интегра. Осуществляем доставку по России и регионам.
Отличительные особенности:
- Идеальны для нестандартных траекторий;
- Нагрузка на стол до 10кг;
- Автоматическое выравнивание инструмента после его замены.
- Высокая разрешающая способность;
- Интерполяция по всем осям.
- Идеален для нанесения деформируемых прокладок, клеев-герметиков, компаундов и т.п.
- Функция «повтор шага» - программируйте один объект и используйте на повторяющихся объектах.
- Возможность редактирования программы на рабочем месте;
- USB разъем для загрузки программ;
- Загрузка файлов CAD DXF и Exсel;
- Возможность оснащения системой технического зрения.
Скрыть
Читать полностью
Характеристики
| Параметр |
|
|---|---|
| Рабочая зона X/Y/Z (mm) {R°}: | 500/500/150 |
| Максимальная нагрузка на стол/инструмент, кг | 10/5 |
| Максимальная скорость мм/с | 800/800/320 |
| Повторяемость (точность), мм/ось | +/-0.02 |
| Разрешающая способность мм/ось | 0.001 |
| Программная ёмкость | 4000 шагов/ программу |
| Система привода | Шаговый, 3-фазный двигатель |
| Управление приводом | PTP&CP |
| Интерполяция | По всем осям |
| Способ обучения | Пульт управления и/или ПО компьютера. |
| Интерфейс | RS 232 и USB |
| Электропитание | 95-132В, 180-250В, 300Вт |
| Рабочая температура,°С | 0-40 |
| Влажность (без конденсата), % | 20-90 |
| Размеры Ш,Г.В, мм | 685 x 698 x 746 |
| Масса, кг | 46 |
