Описание
- Производительность до 12 л/мин
- Пропорции смешивания 1:1 - 400:1
- Для материалов низкой, средней и высокой вязкости

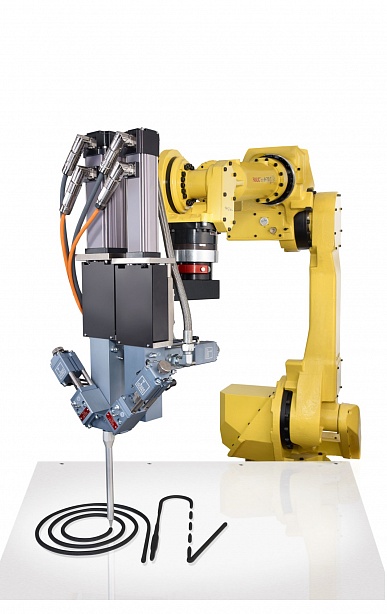

Модульная конструкция позволяет совмещать несколько дозирующих устройств. Конструктивной особенностью является высокоточная система управления движением дозирующего поршня с помощью сервопривода. Metamix позволяет производить нанесение порциями (дозами) или непрерывным потоком.
Для управления дозирующего устройства Vectomix используется контроллер с сенсорным экраном и памятью для хранения программ дозирования.
Функциональная схема
Отличительные особенности:
- Модульная конструкция
- Широкий диапазон пропорций смешивания и различия в вязкости компонентов
- Непрерывный или порционный режим дозирования
- Переменная производительность
- Функция “snuff back ”
- Высокая точность процесса дозирования и смешивания
- Высокая повторяемость процесса за счет:
- конструкции с минимальным «мертвым» объемом в дозирующей камере
- функции дегазации в дозирующей камере
- контроля давления материала в дозирующей камере
- Простота обслуживания
Характеристики
|
Размер поршней |
6/6 |
10/10 |
20/20 |
36/36 |
|
Максимальный объем дозирования |
3,7 мл |
15,7 мл |
62 мл |
203 мл |
|
Минимальный объем дозирования (ход 5 мм) |
0,3 мл |
0,8 мл |
3,2 мл |
10,2 мл |
|
Ход поршня |
65 мм |
100 мм |
100 мм |
100 мм |
|
Максимальная производительность |
339 мл/мин |
942 мл/мин |
3,7 л/мин |
12,2 л/мин |
|
Соотношение смешивания |
от 1:1 до 20:1 (остальные по запросу) |
от 1:1 до 20:1 (остальные по запросу) |
от 1:1 до 20:1 (остальные по запросу) |
от 1:1 до 20:1 (остальные по запросу) |
|
Минимальное время дозирования (полный ход поршня) |
0,65 сек |
1,0 сек |
1,0 сек |
1,0 сек |
|
Минимальное время цикла (полный ход поршня) |
2,5 сек |
3,0 сек |
3,0 сек |
3,0 сек |
|
Максимальное давление подачи материала |
160 кгс/см2 |
160 кгс/см2 |
100 кгс/см2 |
100 кгс/см2 |
|
Минимальное давление подачи материала |
3 кгс/см2 |
3 кгс/см2 |
3 кгс/см2р |
3 кгс/см2 |
|
Максимальное рабочее давление |
160 кгс/см2 |
160 кгс/см2 |
100 кгс/см2 |
100 кгс/см2 |
|
Диапазон вязкости материала |
50 – 1000000 мПа·с |
50 – 1000000 мПа·с |
50 – 1000000 мПа·с |
50 – 1000000 мПа·с |
|
Питающее напряжение |
Одно или трехфазное |
Одно или трехфазное |
Одно или трехфазное |
Одно или трехфазное |
|
Габариты (ДхШхВ) |
415х350х544 мм |
415х365х709 мм |
415х365х719 мм |
449х390х825 мм |
|
Масса |
Прибл. 19,3 кг |
Прибл. 24,3 кг |
Прибл. 30,3 кг |
Прибл. 55,3 кг |
