Описание
- Для высоковязкого материала
- Пропорции смешивания 1:1
- Объем дозирования до 0,7мл

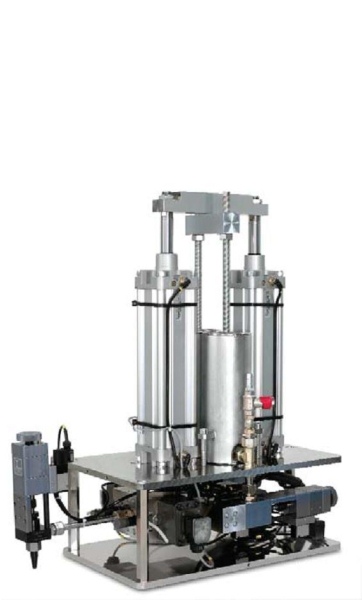

Система ЭвоМикс SM-P1 предназначена для дозирования, смешивания и нанесения высоковязких двухкомпонентных клеев и герметиков, с соотношением смешивания 1:1. Материал подается из литровых картриджей. Процесс дозирования занимает 2 секунды при объеме дозирования до 0,7 мл. Система позволяет подавать материал напрямую в инжекционно-литьевую машину, что существенно сокращает линию подачи материала. Особенно это актуально при использовании высококачественного материала, например в медицинском производстве.
ЭвоМикс SM-P1 является экономичной альтернативой системам прямой подачи материала из оригинальной заводской тары.
Отличительные особенности:
- Материал подается из стандартных картриджей объемом 1 литр
- Механически связанные картриджи гарантируют синхронную подачу материала
- Компоненты материала хранятся отдельно до подачи в смеситель
- Высокоточные дозирующие клапаны гарантируют качественное соотношение смешивания
- Контроллер процесса дозирования
- Возможность контроля процесса дозирования посредством электронного расходомера
- Возможность объединения с инжекционно-литьевой машиной
- Базовая конструкция с экструдерами
- Смесительная камера из стали
- Дозирующий контроллер MR20
- Дозирующий клапан
Характеристики
|
Соотношение смешивания |
1:1 |
|
Объем разовой порции |
До 0,7 мл |
|
Время полного цикла хода поршня |
2 сек |
|
Питание сжатым воздухом |
6 кгс/см2 |
|
Максимальный расход воздуха |
100 л/мин |
|
Объем картриджей |
Картриджи объемом до 1 литра |
|
Питающее напряжение |
230В, 50/60 Гц <1А, 200 Вт |
|
Габариты, ДхШхВ, мм |
300х500х680/910 мм |
|
Масса |
Прибл. 80 кг. |
Принцип действия
Поршни устанавливаемые в картриджи абсолютно синхронно подают материал в дозирующую головку, где компоненты материала дозируются в соотношении 1:1. Компоненты материала хранятся раздельно, смешиваясь только в статическом миксере. Параметры дозирования задаются и могут храниться в контроллере управления MR20 с функцией прямого управления инжекционно-литьевой машиной. Опционально может быть установлен электронный расходомер для контроля потока компонентов материала.
- Объемный счетчик
- Система подпитки картриджей (удаленное )
