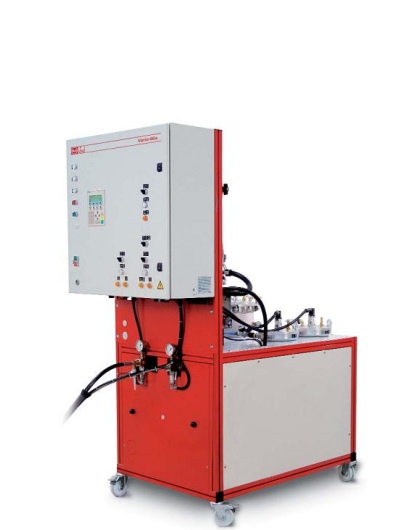

ЭвоМикс Варио-Н
ЭвоМикс Варио-Н —поршневая система дозирования и смешивания с гидравлическим приводом, предназначена для работы с двухкомпонентными материалами с низкой, средней или высокой вязкостью (эпоксидные смолы, полиуретаны или силиконы). Материал может содержать в составе наполнители, в том числе абразивные, либо агрессивные.
Описание
- Производительность до 8 л/мин
- Пропорции смешивания 1:1 - 18:1
- Для материалов содержащих наполнители, в том числе абразивные или агрессивные
Отличительные особенности:
- Простота использования
- Изменяемый коэффициент смешивания
- Переменная производительность
- Непрерывный режим нанесения
- Не требует процесса промывки после работы
- Резервуары со стабилизированным внутренним давлением и/или экструдеры
- Поршневые насосы двухстороннего действия
- Гидравлический цилиндр с рычажной системой и гидравлическим насосом
- Дозирующий клапан со сменным статическим смесителем
- Контроллер дозирования или SPS
Характеристики
|
Производительность |
до 8 л/мин, в зависимости от коэффициента смешивания и вязкости материала |
|
Коэффициент смешивания |
от 1:1 до 18:1, по объему |
|
Максимальное рабочее давление |
200 кгс/см2 |
|
Система смешивания |
Статическая система смешивания - Дозирующий клапан с функцией «snuff back» - Сменный статический миксер |
|
Подача материала |
Резервуары высокого давления и/или экструдеры |
|
Диапазон вязкости компонентов |
От 50 до 80000 мПа·с, с резервуарами под давлением До 1000000 мПа·с, с экструдерами |
|
Характеристики материала |
Эпоксидный, уретановый, силиконовый. С абразивным или агрессивным наполнителем или без таковых. |
|
Питание сжатым воздухом |
6 кгс/см2 |
|
Питающее напряжение |
400 В / 50/60 Гц / 16А |
|
Габариты (ДхШхВ) |
Прибл. 1200 x 800 x 1950 мм, в зависимости от конфигурации |
|
Масса |
Прибл. 450-800 кг., в зависимости от конфигурации |
Принцип действия
Резервуары высокого давления, установленные на передвижной раме, подают материал в поршневые насосы с гидравлическим приводом через рычажную систему. Размер дозы и пропорция смешивания зависят от параметров поршневой системы (ход поршней и соотношение их диаметров)
Насос для компонента А жестко соединен с рычажной системой и имеет ту же длину хода, что и привод. Насос компонента В может перемещаться по рычагу, таким образом, изменяется длина хода поршня для настройки коэффициента смешивания.
Система, управляемая дозирующим контроллером, может быть интегрирована в полу или полностью автоматическую линию.
VARIO-MIX H оборудован статической системой смешивания, включающей дозирующий клапан со сменным статическим миксером.
Полностью настраиваемый клапан с функцией обратного всасывания (snuff back) исключает падение капель материала из носика клапана по завершении процесса нанесения.
В случае полимеризации материала в миксере, миксер можно просто и экономично заменить, что позволяет не использовать занимающий много времени и вредный с точки зрения экологии, цикл промывания.
- Статико-динамический смеситель
- с системой контроля целостности смесителя
- Динамический смеситель
- Регулятор давления подачи материала
- Фильтрация материала
- Система контроля соотношения смешивания
- Переменная производительность
- Педаль старт/стоп
- Дозирующий клапан пистолетного типа
- Резервуары с:
- контролем уровня материала
- системой перемешивания материала
- автоматическим наполнением из внешних резервуаров
- Электронный расходомер
- Подогрев материала в баках, насосах и магистралях
- Байпасная магистраль
