Описание
Доступны 2 вида систем дозирования и смешивания ЭвоМикс SM:
- Поршневые системы ЭвоМикс SM
- P20
- L200
- H200
- Электронные дозирующие и смешивающие системы
Поршневые типы систем ЭвоМикс SM предназначены для работы со всеми распространенными жидкими силиконовыми резинами с соотношением смешивания 1:1. Компоненты материала хранятся и подаются раздельно, смешиваясь исключительно в смесительной камере. По необходимости в смесительную камеру может подаваться в требуемом объеме пигментирующий состав.
Контроллер с сенсорным дисплеем расположен на передней панели системы дозирования.
- V200
Электронные системы используются для дозирования и смешивания всех распространенных жидких силиконовых резин с соотношением смешивания компонентов от 1:1 до 1:10. Соотношение смешивания постоянно отслеживается и контролируется с помощью расходомера. Поршневые насосы подают компоненты материала из заводской тары в смесительную камеру, куда может подаваться в необходимом объеме пигментирующий состав.
Расходомер, расположенный перед смесительной камерой, точно контролирует подачу компонентов материала в необходимой пропорции. Сначала компоненты смешиваются в предварительной камере, куда может быть добавлен пигментирующий состав. Окончательное смешивание производится статическим миксером в стальном корпусе.

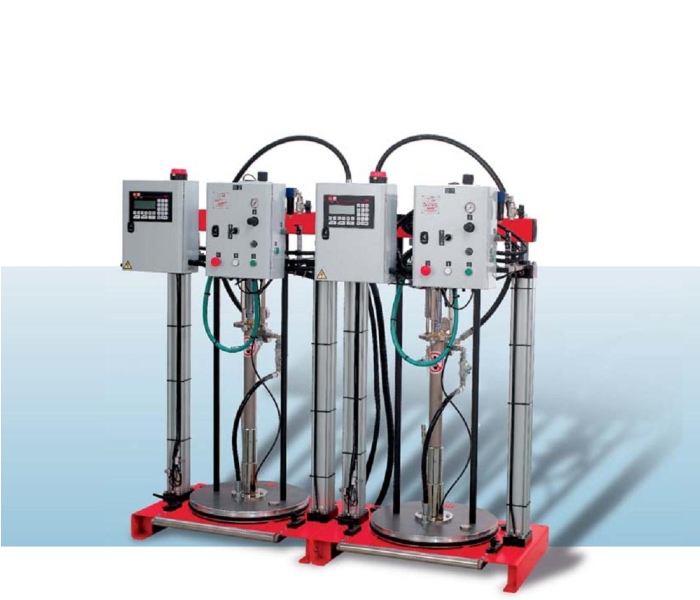

Система синхронной подачи материала из бочек
Новая система синхронной подачи материала позволяет снизить потери материала при смене бочек до 1%.
Дозирующая и смешивающая система P20
Функциональная схема
- Компактная конструкция
- Пневматические поршневые насосы
- Контроллер PLC
- Сенсорный экран управления
- Датчик уровня материала
- Смесительная камера
- Статический смеситель в стальном корпусе
- Регулятор давления материала
- Дозирующий клапан
- Датчик давления материала
- Компактная конструкция
- Пневматическая система подвода плиты экструдера в L200
- Гидравлическая система подвода плиты экструдера в H200
- Гидравлические поршневые насосы
- Контроллер PLC
- Сенсорный экран управления
- Датчик уровня материала
- Смесительная камера, статический смеситель в стальном корпусе, регулятор давления материала, дозирующий клапан
- Датчик давления материала
- Пневматическая система подвода плиты экструдера
- Пневматические поршневые насосы
- Контроллер процесса дозирования
- Датчик уровня материала
- Электронный расходомер
- Смесительная камера VOLU-MIX
- Статический смеситель в стальном корпусе
- Регулятор давления материала
- Дозирующий клапан
Характеристики
|
Silcomix P20 |
Silcomix L200-30 |
Silcomix L200-150 |
Silcomix H200-150 |
Silcomix H200-300 |
Silcomix V200-150 | |
|---|---|---|---|---|---|---|
|
Производительность л/мин /циклов в минуту |
До 1,2/20 |
До 0,7/12 |
До 3,6/12 |
До 6/20 |
До 12/20 |
До 3/20 |
|
Соотношение смешивания |
1:1 |
1:1 |
1:1 |
1:1 |
1:1 |
1:1 – 10:1 |
|
Дозирование пигмента |
0,2-5% |
0,2-5% |
0,2-5% |
0,2-5% |
0,2-5% |
0,2-5% |
|
Максимальное рабочее давление |
355 кгс/см2 |
355 кгс/см2 |
355 кгс/см2 |
355 кгс/см2 |
355 кгс/см2 |
355 кгс/см2 |
|
Объем тары с материалом |
20 л |
20-80 / 200л |
20-80 / 200л |
20-80 / 200л |
200л |
20-80 / 200л |
|
Диапазон вязкости компонентов |
До 2500000 мПа*с |
До 2500000 мПа*с |
До 2500000 мПа*с |
До 5000000 мПа*с |
До 5000000 мПа*с |
До 2500000 мПа*с |
|
Питающее напряжение |
110-480 В, 1ф,50/60 Гц, 230 Вт |
110-480 В, 3ф,50/60 Гц, 230 Вт |
110-480 В, 3ф,50/60 Гц, 230 Вт |
110-480 В, 3ф,50/60 Гц, 230 Вт |
110-480 В, 3ф,50/60 Гц, 230 Вт |
110-480 В, 1ф,50/60 Гц, 230 Вт |
|
Питание сжатым воздухом |
6 кгс/см2 |
6 кгс/см2 |
6 кгс/см2 |
6 кгс/см2 |
6 кгс/см2 |
6 кгс/см2 |
|
Габариты, ДхШхВ, мм |
680 х 110 х 1800 |
1600 х 1200 х 2500 |
1600 х 1200 х 2500 |
1600 х 1200 х 2500 |
1600 х 1200 х 2500 |
1800 х 600 х 2500 |
|
Масса |
Прибл. 300кг |
Прибл. 680кг |
Прибл. 700кг |
Прибл. 780кг |
Прибл. 800кг |
Прибл. 650кг |
|
Система синхронной подачи материала |
Нет |
Да |
Да |
Да |
Да |
Нет |
* Число полных ходов зависит от вязкости материала
- Дополнительные размеры плит экструдера
- Система дозирования и подачи пигмента, возможно до 4х цветов
- Датчик давления подачи пигментирующего состава
- Расходомер
- Дополнительные дозирующие устройства
- Дополнительные опции по заказу
Дозирующая и смешивающая система Silcomix L200/H200
- Дополнительные размеры плит экструдера
- Система дозирования и подачи пигмента, возможно до 4х цветов
- Датчик давления подачи пигментирующего состава
- Расходомер
- Дополнительные дозирующие устройства
- Дополнительные опции по заказу
Дозирующая и смешивающая система Silcomix V200
- Дополнительные размеры плит экструдера
- Система дозирования и подачи пигмента, возможно до 2х цветов
- Датчик давления подачи пигментирующего состава
- Дополнительные дозирующие устройства с контроллером дозирования
- Смесительная камера увеличенного объема
- Дополнительные опции по заказу
